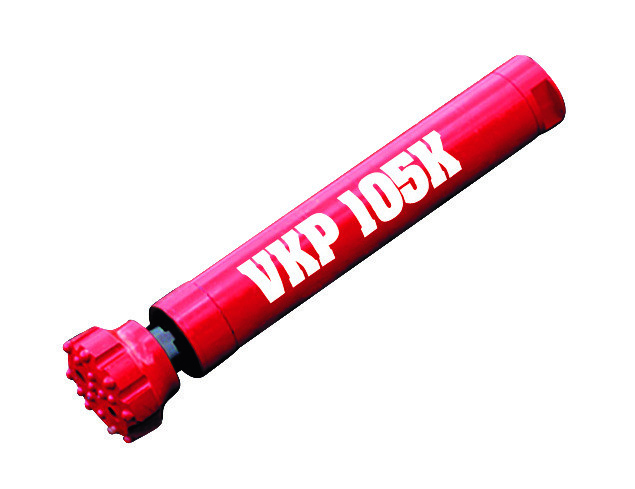

Ponorné kladivo VKP105K DHD340A je určeno pro vrtání děr do materiálů s nízkou až vysokou pevností, zejména na nepřístupných místech. Délka vrtu je dána možnostmi vrtací soupravy a především schopností vynášení drti z vrtu, která závisí na průměru vrtu, vrtané hornině, provozním tlaku vzduchu a použitém typu vrtací korunky. Kladivo nemůže vrtat v nasycených vrtech nebo pod vodou. VKP105K DHD340A - Extrémně krátké kladivo pro vrtání ve stísněných prostorech.
Hmotnost | Frekvence úderů 0,6MPa | Frekvence úderů 1,2MPa | Provozní přetlak vzduchu | Vnější průměr |
---|---|---|---|---|
20 kg | 29 Hz | 40 Hz | 0,6 – 1,2 MPa | 97 mm |
Délka | Rozměr plochy pro klíč | Stopka korunky | Rozměr korunky | Hmotnost pístu |
---|---|---|---|---|
550 mm | 80 mm | DHD 340A | 110 – 130 mm | 3.67 kg |
Spotřeba vzduchu | Připojovací závit (vnitřní) | Objednací číslo |
---|---|---|
2.8(0,6MPa) / 6.5(1,2MPa) m3min-1 | 2 3/8” A.P.I Reg box | 9550-410 |
01 | 5095 831 | Koncovka |
02 | 3093 090 | Čep |
03 | 5009 350 | Píst |
04 | 4342 460 | Válec |
05 | 311 378 | Kroužek pojistný |
06 | 4302 601 | Pouzdro |
07 | 2361 200 | Pouzdro dvoudílné |
08 | 273 072 | Kroužek O |
09 | 2148 360 | Držák korunky |
